终于等到了蓝天!但这次横扫近1/5国土的重度雾霾仍让人心有余悸。在下次迎战前，让我们通过十张数据图揭示本轮雾霾真相。

文/记者洪广玉制图/Air-scientific

新媒体编辑/黄珊

数据分析：中科云谱AirOH(小云科技团队)

1、北京市政府的本地预防措施有效果


▲北京市本次污染过程空气质量小时浓度变化曲线图

这张图反映了北京本次重度雾霾的形成过程，图中可以看出，北京市政府于15日12时发布了预警报告，并在16日20时正式启动了预警，之后，空气污染数据出现了短暂的下降，这可能是政府的本地预防措施有了一定效果，但后来上升，可能是污染物从后面飘移过来了，有大的上升过程，19日20时从重污染上升到严重污染。

2、整个华中、华北都是重度污染


▲全国空气质量热图

这张图是12月20日16时全国空气质量AQI热图，从图中可以看出，整个华中、华北污染等级都达到了重度、严重污染级别。

3、污染呈“斜对角线”式地理扩散


▲从空气质量热图推导污染物扩散路线

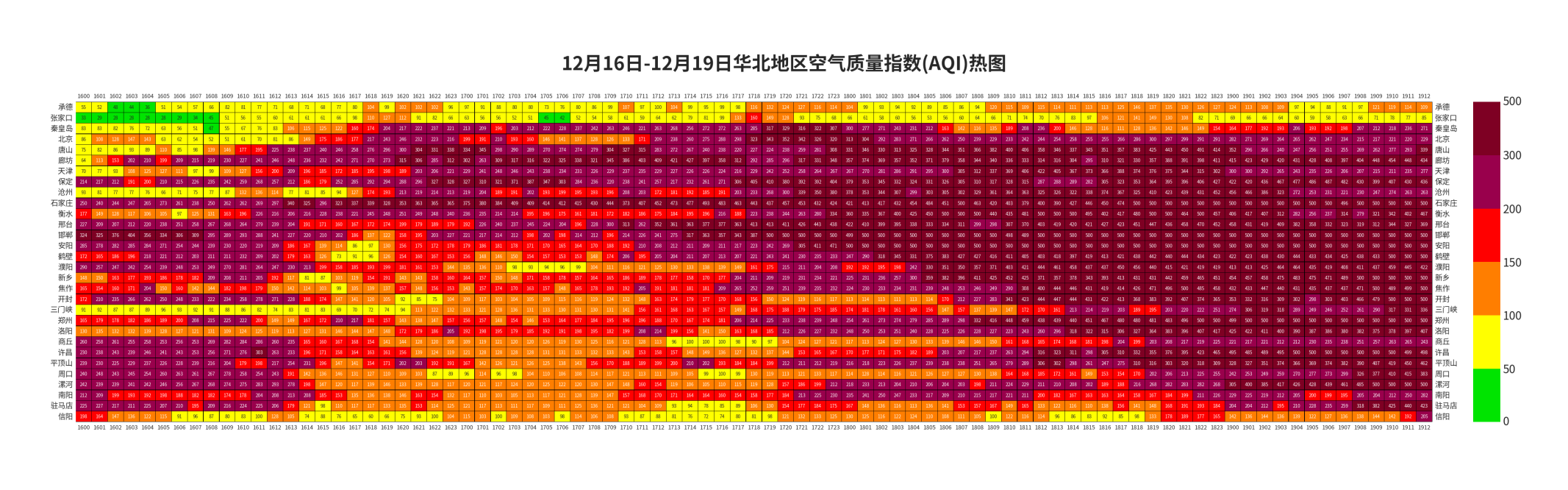

北京、河北、河南所有城市16日至20日小时级别的空气质量变化热图(城市按照维度由北向南排列)。图上的城市名称不用细看，你只须知道，图是按地理位置排列的，从北到南往下排的，从左到右是时间序列，然后图中深颜色的变化就大致相当于“污染扩散路线图”。从图中可以看出，16号0点开始，北京南面的石家庄、保定、廊坊、唐山、邢台、邯郸等城市已经开始持续处于重度、严重污染，16号晚上18点后，北京、天津逐渐进入重度、严重污染情况，与此同时，河南部分区县也出现较大程度的污染。也就是说，本次污染有明显的地理扩散的特征，大致呈“斜对角线”扩散，污染物向北扩散到北京，向南污染到了河南。

4、北京污染从南向北加深趋势明显


这个动图呈现了北京市污染的抬升过程(19日12点---19日24点)，从南向北加深的趋势很明显。

5、怀柔方向的微风曾阻碍污染扩散


▲北京市风向风速统计图

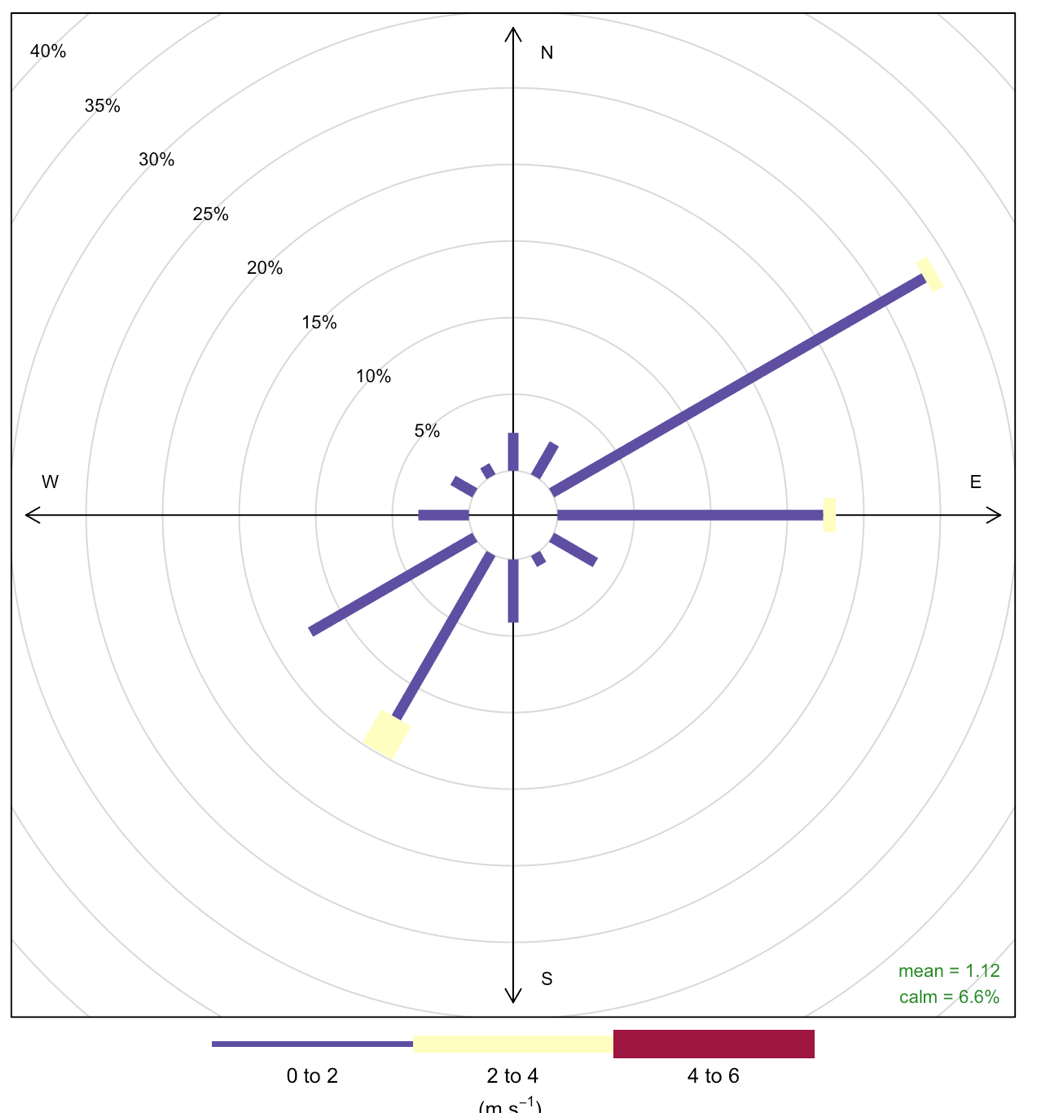

空气污染与气象存在很大的相关性，这是12月16日0点至12月21日0点的气象数据，通过风向风速统计图可以看出，这段时间内北京以0～2米的微风为主，没有明显的大风，因为污染物是从南面飘过来的，从怀柔方向(东北方位)刮过来的微风，甚至在一定程度上阻碍了污染物的扩散。

6、和一氧化碳、二氧化氮相关性很高

▲多种污染物相关性分析图

这是多种污染相关性分析图。图的意思是，通过分析中空气主要污染物是什么，这些污染物之间有什么关系，进而推测可能的污染源。图越红、面积越大代表着它们的相关性越高。通过分析可以发现，空气污染物中的和一氧化碳、二氧化氮相关性很高，那么，我们就要分析这几种污染物同时出现意味着什么。

7、“北京雾霾不赖外地”很难成立

▲主要污染物在时间序列上的相关性分析

这张图主要污染物在时间序列上的相关性分析。从图中可以看出，能够发现和一氧化碳、二氧化氮这几种污染物是“同高同低”的，进一步说明相关性很高。一般来说，和PM10同高同低都很容易理解，但与一氧化碳、二氧化氮同高同低需要分析，这两种空气污染物主要与汽车尾气排放和工业排放有关，但北京限行已经很严格，因此只能说明是工业污染造成的可能性最大，结合上面的“污染扩散路线图”，更说明与河北传输过来工业污染有关!也就是说，环保部专家说京津冀地区的污染“不赖外地”，这话确实没错，但是具体到北京的污染，不赖外地显然是很难的。

8、12月份的确污染严重

▲北京市12月1日至今空气质量等级统计

这次严重污染想必会给大家留下深刻记忆，那么，整个12月份的空气质量如何?从统计来看，从2016年12月1日截止21日0点，中度及以上污染占到了45%，污染情况确实很严重。

9、长时间空气污染很可能与工业排放有关

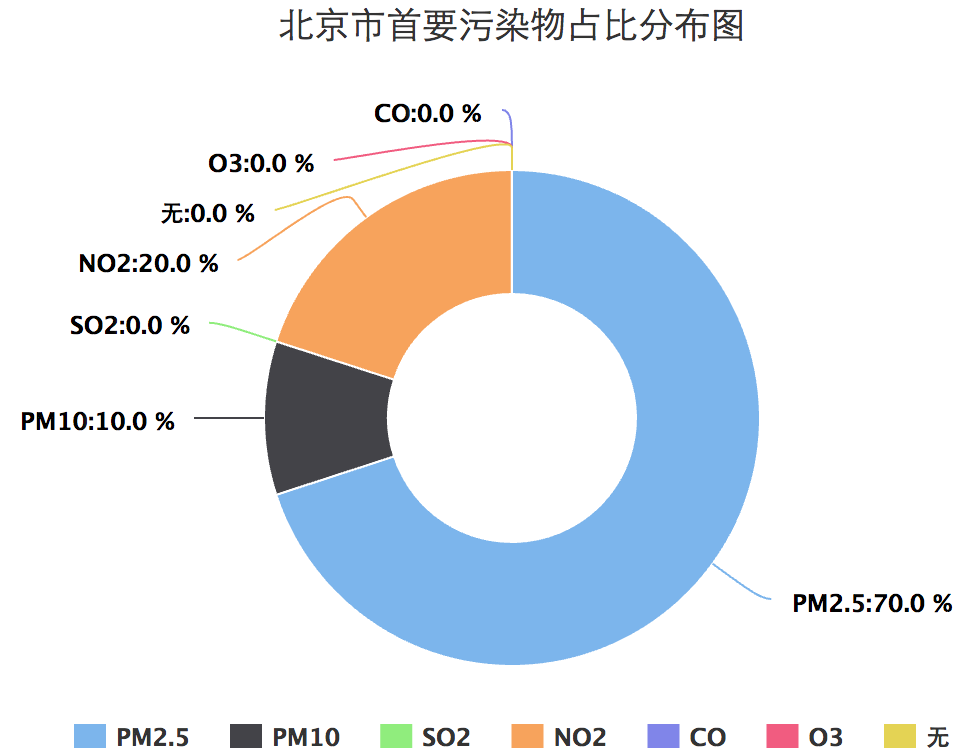

再对12月份的首要污染物进行了统计分析，从图中可以看出，70%时间里都是首要污染物，确实应该做好相应的防范措施。但是，排第二位的是二氧化氮，再次说明，长时间的严重空气污染很可能与工业排放有关。

10、今年污染比去年有轻微下降

▲北京市2016年与2015年全年空气质量对比

可能大家想不到的是，从空气质量统计数据上来看，虽然2016年空气污染仍然很严重，但比2015年还是有轻微的下降势头!即使是12月份，数据也还是下降了8%，当然了，8%大家是感受不出来的，还需努力啊!
